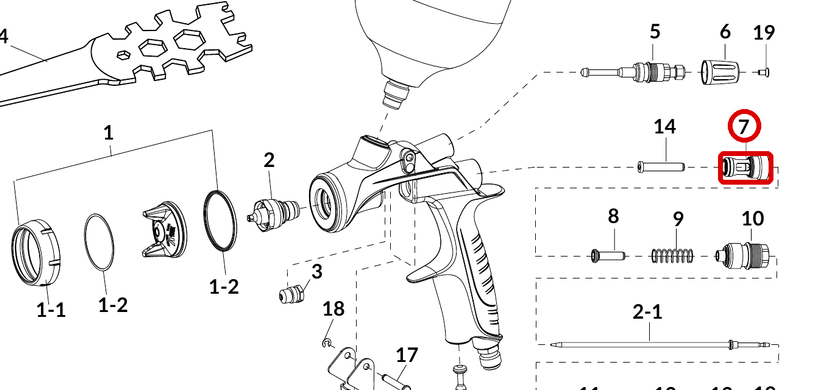

Втулка (седло) воздушного клапана 93001640 — оригинальная запчасть Anest Iwata. В каталоге производителя проходит как air valve seat set и поставляется набором. В руководстве WS-400 SR2 / LS-400 SR2 это позиция 7; на схеме ниже она обведена красным.
❗ Внимание: есть вторая версия — не перепутайте
Для краскопультов WS-400 / LS-400 существуют два разных седла воздушного клапана, и они не взаимозаменяемы.
| Версия краскопульта | Артикул седла |
|---|---|
| WS-400 SR2 / LS-400 SR2 (Series 2), WS-200, W-200 INTEGRA | 93001640 — этот товар |
| WS-400 / LS-400 Series 2.1 и WS-PRIMER | 930789A0 (версия V2) |
Внешне детали очень похожи. Не уверены в ревизии своего краскопульта — напишите нам модель и год покупки, сверим перед отправкой.
⚙️ Что делает седло воздушного клапана
Седло — это ответная поверхность, к которой прижимается воздушный клапан, когда курок отпущен. Пара «клапан — седло» и перекрывает воздух. Клапан может быть идеальным, но если на седле появилась выработка, риска или забоина, воздух всё равно будет проходить.
⚠️ Признаки износа
- воздух шипит из воздушной головки при отпущенном курке;
- шипение осталось после замены самого воздушного клапана;
- чистка узла помогает ненадолго, потом свист возвращается;
- на посадочной поверхности видны кольцевая выработка или задиры.
Практическое правило: если поменяли клапан, а воздух травит по-прежнему — дело в седле.
✅ Совместимость
| Модель | Источник |
|---|---|
| Anest Iwata WS-400 SR2 | Руководство WS-400 Series 2 / LS-400 Series 2, поз. 7 |
| Anest Iwata LS-400 SR2 | Руководство WS-400 Series 2 / LS-400 Series 2, поз. 7 |
| Anest Iwata WS-200 SP, WS-200 FT | Каталог запчастей Car Refinish |
| Anest Iwata W-200 INTEGRA SP, W-200 INTEGRA FT | Каталог запчастей Car Refinish |
| Kiwami4, Wider4 | По данным нашего магазина |
🧩 Клапанная группа: что менять вместе
Воздух не перекрывается — виноватых может быть четверо, симптом у всех один. Осматривайте узел целиком.
| Поз. | Деталь | Артикул (SR2) |
|---|---|---|
| 7 | Седло воздушного клапана (этот товар) | 93001640 |
| 8 | Воздушный клапан | 93001690 |
| 9 | Пружина воздушного клапана | 93001700 |
| 14 | Вал воздушного клапана | 93001790 |
📋 Характеристики
| Тип | Седло (втулка) воздушного клапана, набор |
| Оригинальный артикул | 93001640 |
| Позиция по схеме | 7 |
| Бренд | Anest Iwata |
| Гарантия | 14 дней |
❓ Вопросы и ответы
Нужен ли специальный инструмент?
Да. Производитель отдельно предупреждает: для снятия седла воздушного клапана (поз. 7) требуется шестигранный ключ на 10 мм без шарового наконечника. Шариковый ключ сорвёт грани.
У меня WS-400 Series 2.1 — подойдёт?
В каталоге запчастей для версии Series 2.1 указано седло с другим номером — 930789A0. Уточните ревизию по маркировке на корпусе или напишите нам, сверим перед отправкой.
Менять седло вместе с клапаном?
Если пара работала долго, разумно поменять оба: новый клапан на выработанном седле притрётся неравномерно и снова начнёт травить.
Чем это отличается от втулки для W-400 и LPH-400?
Это другая деталь с другим номером — для W-400, LPH-300 и W-300 WB седло идёт под артикулом 03843530. Названия в каталоге похожи, номера разные: сверяйтесь по модели краскопульта.
