Уплотнитель иглы Anest Iwata W-400

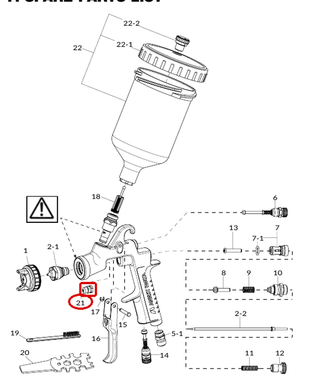

Оригинальный уплотнитель (сальник) иглы — needle sealing cartridge. Каталожный номер производителя — 93810620. В схеме W-400 идёт под позицией 21 и отмечен как расходная деталь: изнашивается штатно, по мере наработки.
🎯 Что делает эта деталь
Это узел, через который игла проходит в корпус пистолета. Он держит материал и не даёт краске уходить назад, вдоль иглы, к спусковому механизму.
Игла ходит взад-вперёд при каждом нажатии курка — тысячи циклов за смену, и уплотнитель обжимает её по всей траектории. Когда он изнашивается или дубеет от растворителя, появляются два симптома: краска подтекает вдоль иглы внутрь корпуса и подсасывает воздух в месте её прохода. Пистолет при этом выглядит исправным — сопло и головка целы, а факел всё равно нестабильный.
📦 Что вы получаете
| Параметр | Значение |
|---|---|
| Комплектация | уплотнитель иглы в сборе, 1 шт. |
| Каталожный номер | 93810620 |
| Позиция в схеме | 21 — Needle packing set (W-400) |
| Совместимость | W-400, WS-400 EVO, LS-400 ENTECH, LPH-300, W-300 WB, W-200 |
| Тип детали | расходная (wearable part по классификации производителя) |
У части поставщиков тот же узел значится с префиксом «0» — 03810620. Это та же деталь, просто другая форма записи номера.
🔧 Как менять и, главное, как затягивать
Затяжка этого узла — это регулировка, а не «закрутить до упора». Производитель даёт по ней отдельное указание:
- Регулировать уплотнитель нужно только с установленной иглой — она задаёт соосность.
- Сначала затянуть от руки, затем дотянуть ключом.
- Перетягивать нельзя. Слишком сильно затянутый уплотнитель зажимает иглу, и она перестаёт возвращаться назад — пистолет начинает лить материал непрерывно.
Правильное состояние: игла ходит свободно и мягко, но по ней нигде не выступает материал.
🔍 Что рядом и с чем путают
В задней части пистолета стоят три узла с похожими симптомами:
| Позиция | Деталь | Отвечает за |
|---|---|---|
| 21 (эта) | уплотнитель иглы | герметичность по игле |
| 10 | седло регулятора подачи | направляет иглу, держит регулировку |
| 12 | винт регулировки подачи | ограничивает ход иглы назад |
Подсос воздуха сзади дают и позиция 21, и позиция 10 — осматривайте оба узла, они находятся в одном месте.
⚠️ Когда пора менять
- Краска подтекает вдоль иглы внутрь корпуса.
- В месте прохода иглы подсасывает воздух при нажатом курке.
- Уплотнитель задубел, крошится или деформирован.
- Подтекание не прекращается после подтяжки — значит, регулировкой уже не спасти.
Порядок по инструкции: сначала подтянуть и почистить, и только если не помогло — менять.
💬 Вопросы и ответы
Подойдёт ли к WS-400 EVO или LS-400 ENTECH?
Да. Производитель указывает этот номер для W-400, WS-400 EVO, LS-400 ENTECH, LPH-300, W-300 WB и W-200.
А к версии SR2?
У WS-400 SR2 и LS-400 SR2 своя карточка уплотнителя — сверяйте поколение по маркировке на корпусе.
Игла стала ходить туго после замены — что не так?
Почти наверняка перетянут уплотнитель. Ослабьте затяжку и отрегулируйте заново, обязательно с установленной иглой.
Нужен ли специальный инструмент?
Для выкручивания нужен ключ; штатный ключ из комплекта пистолета подходит.
Как продлить срок службы?
Не оставляйте пистолет замоченным в растворителе и не держите его в моечной машине после цикла: пары растворителя разъедают уплотнения быстрее, чем сама работа.
