Сідло регулятора подачі Anest Iwata W-400 / LPH-400

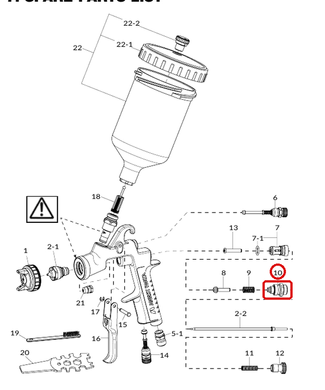

Оригінальна напрямна (сідло) регулятора подачі матеріалу — fluid adjustment guide set. Каталожний номер виробника — 93844532. У схемі W-400 іде під позицією 10.

🎯 Що робить ця деталь

Крізь неї проходить голка в задній частині пістолета, і в неї ж угвинчується гвинт регулювання подачі матеріалу. Тобто вузол виконує одразу дві роботи: спрямовує голку, задаючи її співвісність, і тримає регулювання подачі, фіксуючи, наскільки далеко голка відходить назад під час натискання курка.

Деталь зношується штатно — по ній увесь час ходить голка. І знос має характерну ознаку, за якою її зазвичай і вираховують: підсмоктування повітря з боку хвостовика голки, із задньої частини пістолета. Це одна з найчастіших причин такого витоку.

📦 Що ви отримуєте

🔍 На які ще моделі підходить

Той самий номер виробник указує для кількох сімейств:

🔧 Як міняти

• Зніміть ручку регулювання подачі та вийміть пружину голки.
• Витягніть голку назад — вона виходить через цю саму напрямну.
• Виверніть напрямну з корпусу та встановіть нову.
• Зберіть у зворотному порядку, потім наново виставте подачу матеріалу.

Зверніть увагу: поруч у схемі стоїть ущільнювач голки — окрема позиція. Якщо повітря підсмоктує із задньої частини пістолета, причина може бути й у ньому. Логічно оглянути обидва вузли одразу, раз пістолет усе одно розібраний.

⚠️ Коли час міняти

• Із задньої частини пістолета, з боку хвостовика голки, підсмоктує повітря.
• Регулювання подачі перестало тримати налаштування — «іде» під час роботи.
• Голка ходить із люфтом або, навпаки, підклинює в напрямній.
• На посадкових поверхнях помітне вироблення.

💬 Питання та відповіді

Чи підійде до LPH-400?
Так. Той самий номер 93844532 указано в розбірних схемах і W-400, і LPH-400.

Чим це відрізняється від регулятора факела?
Різні вузли та різні задачі. Регулятор факела (позиція 6) задає форму факела — від кола до віяла. Ця деталь відповідає за подачу матеріалу та спрямовує голку. Міняються незалежно.

У мене підсмоктує повітря ззаду — чи точно річ у ній?
Це найчастіша причина, але не єдина: поруч стоїть ущільнювач голки. Перевірте обидва вузли, вони розташовані в одному місці.

Чи входить ручка регулювання?
Ні, ручка та гвинт регулювання — окремі позиції каталогу.

Чи потрібно налаштовувати пістолет після заміни?
Так, подачу матеріалу доведеться виставити наново — вузол якраз і задає її положення.
