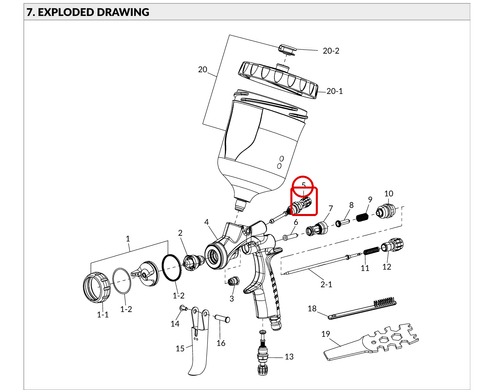

Регулятор факела 930685A0 — оригінальна запчастина Anest Iwata для фарбопульта WS-PRIMER. У каталозі виробника проходить як pattern adjustment set. У керівництві WS-PRIMER це позиція 5; на схемі нижче він обведений червоним.

⚙️ Що робить регулятор факела

Це верхній гвинт-регулятор, яким задають форму відбитка. Він дозує повітря, що йде на «ріжки» повітряної голівки: закрутили — факел звужується до круглого, відкрутили — розкривається в широкий еліпс. Ним підбирають ширину плями під деталь — від вузької стійки до широкої площини.

⚠️ Коли потрібна заміна

• факел не змінює форму при обертанні регулятора;
• регулятор закис, обертається туго або прокручується вхолосту;
• підсмоктування повітря в районі регулятора;
• зірвана різьба або пошкоджений шестигранник.

❗ Не переплутайте з регулятором повітря

Регулятор факела (поз. 5) керує формою відбитка. Механізм регулювання тиску повітря (поз. 13) керує загальною кількістю повітря через пістолет. Зовні вузли схожі, але стоять у різних місцях і мають різні артикули.

🧩 Як знімати

Виробник попереджає: щоб зняти регулятор факела, повністю виверніть шестигранну ручку проти годинникової стрілки, потім відверніть шестигранну частину ключем. Збирання — у зворотному порядку.

✅ Сумісність

📋 Характеристики

❓ Питання та відповіді

Факел перестав звужуватися/розкриватися — винен регулятор?
Спершу перевірте чистоту повітряної голівки та сопла: забиті канали дають той самий симптом. Якщо канали чисті, а форма не змінюється — справа в регуляторі.

Це регулятор факела чи подачі матеріалу?
Факела (поз. 5). Подачу матеріалу задає маховик — позиція 12.

Чи потрібен спеціальний інструмент?
Так, для зняття використовується штатний ключ із комплекту фарбопульта.
