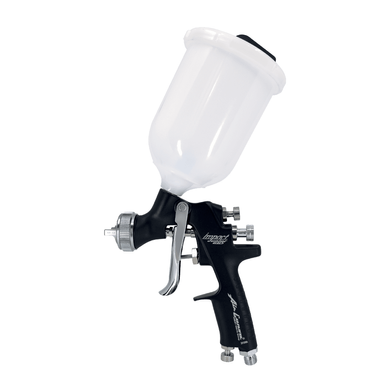

Фарбопульт Air Gunsa AZ4 HTE-S Impact Junior, чорна голівка, бачок 70 мл
Це найлегша й найкомпактніша конфігурація лінійки Air Gunsa AZ4 HTE-S Impact Junior — той самий гравітаційний фарбопульт для точкового і локального кузовного ремонту («smart & spot repair»), що і версія з бачком 200 мл, але зі зменшеним бачком на 70 мл. Чорна повітряна голівка та HTE-розпилення (High Transfer Efficiency) — як і в інших версій лінійки. Діапазон сопел тут обмежений трьома компактними розмірами — 0,8 / 1,0 / 1,2 мм, і всі три працюють на одній і тій самій повітряній голівці AZ4-1 в єдиному режимі 1,0 бар: зміни голівки під час переходу між соплами тут немає — на відміну від версії з бачком 200 мл, де сопло 1,3 мм переводить пістолет на іншу голівку та інший режим. Підходить для матеріалів на водній основі та на розчиннику.
Характеристики
| Параметр | Значення |
|---|---|
| Тип подачі | гравітаційний, бачок згори |
| Розпилення | HTE (High Transfer Efficiency) |
| Повітряна голівка | чорна — для авторемонту, малий і середній кузовний ремонт (smart & spot repair) |
| Діаметр сопла | 0,8 / 1,0 / 1,2 мм |
| Бачок | 70 мл, гравітаційний, PCG-1P-2 (код 13001200) |
| Регулятор подачі повітря | вбудований, встановлений стандартно |
| Штуцер повітря та матеріалу | G1/4" |
| Маса без бачка | 395 г |
| Маса з бачком 70 мл | 435 г |
| Максимальний тиск на вході | 7,0 бар (максимум, не робочий режим) |
| Рекомендована дистанція розпилення | 100–200 мм |
| Рекомендована в’язкість матеріалу | 7–23 с за чашею Форда №4 |
| Робоча температура | довкілля 5–40 °C, повітря та матеріал 5–43 °C |
| Вибухозахист | ATEX II 2 G Ex h IIB T6 Gb X (зони 1 і 2) |
Параметри за діаметром сопла
| Сопло | Повітряна голівка | Тиск | Витрата повітря | Подача матеріалу | Ширина факела | Рівень шуму |
|---|---|---|---|---|---|---|
| 0,8 мм | AZ4-1 | 1,0 бар | 105 Nл/хв | 50 мл/хв | 120 мм | 74,0 дБ(A) |
| 1,0 мм | AZ4-1 | 1,0 бар | 105 Nл/хв | 65 мл/хв | 150 мм | 74,0 дБ(A) |
| 1,2 мм | AZ4-1 | 1,0 бар | 105 Nл/хв | 80 мл/хв | 160 мм | 74,0 дБ(A) |
На цій версії всі три сопла тримаються однієї повітряної голівки AZ4-1 та одного режиму — 1,0 бар за витрати 105 Nл/хв, відрізняючись лише подачею матеріалу і шириною факела. Це рівний, передбачуваний ряд без заміни оснастки під час зміни сопла — на відміну від версії з бачком 200 мл, де сопло 1,3 мм потребує вже іншої голівки і вдвічі більшої витрати повітря.
Сумісність
| Артикул | Найменування | Застосування |
|---|---|---|

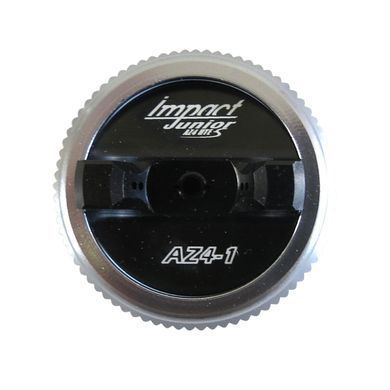

| 93003740 | Повітряна голівка AZ4-1 | сопла 0,8 / 1,0 / 1,2 мм (єдина голівка для цієї версії) |
| 93004580 | Комплект сопло + голка 0,8 мм | для сопла 0,8 мм |
| 93004590 | Комплект сопло + голка 1,0 мм | для сопла 1,0 мм |
| 93004600 | Комплект сопло + голка 1,2 мм | для сопла 1,2 мм |
| 13001200 | Бачок гравітаційний PCG-1P-2, 70 мл | приєднання G1/4" (PF1/4"), окрема позиція в магазині |
| W2KIT52 | Комплект незаливних клапанів (3 шт.) | для бачка 70 мл |
| 93003810 | Гачок | ремонт |
| W2COM6080 | Комплект повітряного клапана | ремонт |
| 93842601 | Вузол регулювання факела | ремонт |
| 93845531 | Вузол регулятора повітря | стандартний для всіх версій AZ4, ремонт |
| 93005550 | Комплект ущільнень (3 шт.) | ремонт |
Особливості
- Найлегша конфігурація лінійки AZ4 HTE-S Impact Junior — 395 г без бачка, 435 г у зборі з бачком 70 мл
- Усі три сопла працюють на одній повітряній голівці AZ4-1 за одного тиску 1,0 бар — жодної заміни оснастки в межах лінійки розмірів
- Вбудований регулятор подачі повітря — встановлений стандартно на всіх версіях AZ4 HTE-S Impact Junior
- Оригінальні артикули за діаметром сопла: 13001130 (0,8 мм), 13001140 (1,0 мм), 13001150 (1,2 мм)
- У комплекті гравітаційний бачок PCG-1P-2 на 70 мл (код 13001200) — той самий бачок магазин продає й окремою позицією
- Для бачка 70 мл використовується комплект незаливних клапанів W2KIT52 (3 шт.) — окремого фільтра для цього об’єму виробник не публікує
- Сертифікований за ATEX (II 2 G Ex h IIB T6 Gb X) для застосування у вибухонебезпечних зонах 1 і 2
- Підходить для матеріалів на водній основі та на розчиннику
Невеликий бачок і мінімальна вага роблять цю версію зручною для точкових підфарбувань і коротких сесій роботи однією рукою: HTE-розпилення підвищує перенесення матеріалу на деталь і зменшує втрати на розпил, а єдиний режим тиску для всіх трьох сопел спрощує налаштування компресора.
Питання та відповіді
Чим ця версія відрізняється від тієї самої моделі із сірою повітряною голівкою?
Лише призначенням і діапазоном сопел: чорна голівка призначена для авторемонту — малого й середнього кузовного ремонту, сіра анодована — для загальнопромислового фарбування. У чорної версії діапазон сопел 0,8–1,2/1,3 мм (залежно від бачка), у сірої — 1,5/1,8 мм; корпус, спусковий механізм і більшість запчастин у всіх версій спільні.
Чим цей варіант відрізняється від версії з бачком 200 мл?
Та сама модель і та сама ціна (137 €), але не той самий діапазон сопел. Цей пістолет комплектується бачком 70 мл (PCG-1P-2, код 13001200, маса в зборі 435 г) і доступний лише в діаметрах 0,8 / 1,0 / 1,2 мм — завжди на голівці AZ4-1 і за тиску 1,0 бар. Версія з бачком 200 мл додатково пропонує сопло 1,3 мм, яке переходить на голівку AZ4-2 і режим 2,5 бар; у 70 мл-версії такого сопла немає. Якщо потрібен максимальний діаметр лінійки — беріть версію з бачком 200 мл; якщо важлива мінімальна вага та компактність для дрібних підфарбувань — цю.
Як обрати діаметр сопла?
Для найтонших матеріалів і точкових підфарбувань підійде 0,8 мм, для стандартних ремонтних робіт — 1,0 мм, для щільніших матеріалів — 1,2 мм. Усі три сопла цієї версії працюють в одному режимі, тож вибір зводиться лише до в’язкості матеріалу та площі ремонту.
Який тиск і яка витрата повітря потрібні?
Для всіх трьох сопел — 1,0 бар за витрати 105 Nл/хв. Зазначені виробником 7,0 бар — це максимально допустимий тиск на вході, а не робочий режим; добирайте компресор за цифрою витрати повітря, а не за максимумом.
Які бачки, голівки та комплекти сопло+голка підходять?
Повний перелік — у таблиці «Сумісність» вище: повітряна голівка 93003740 (AZ4-1, єдина для цієї версії), комплекти сопло+голка 93004580/90/93004600 за діаметром, бачок 70 мл 13001200 та комплект незаливних клапанів W2KIT52.
