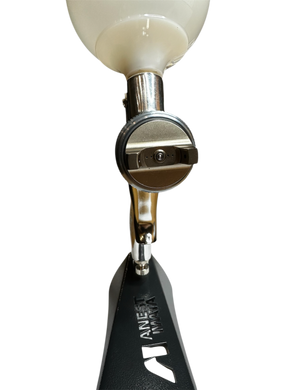

Краскопульт Air Gunsa AZ3 HTE2 AV с регулятором воздуха, бачок 600 мл
Air Gunsa AZ3 HTE2 AV — гравитационный краскопульт HTE (High Transfer Efficiency) для шпатлёвок и других высоковязких составов, требующих уверенного переноса материала и стабильного факела. От базовой версии AZ3 HTE2 этот пистолет отличает встроенный регулятор воздуха в основании рукоятки («+ AIR FLOW CONTROL VALVE») — воздух, поступающий в пистолет, можно подстроить прямо на корпусе, не отходя к магистрали или редуктору на линии. Комплектуется гравитационным бачком 600 мл. Линейка охватывает девять диаметров сопла — от 1,0 до 3,5 мм, что позволяет подобрать один и тот же пистолет под большинство операций малярного цеха.
Характеристики
| Тип подачи | гравитационный, бачок сверху |
|---|---|
| Атомизация | HTE (High Transfer Efficiency) |
| Диаметр сопла | 1,0 / 1,3 / 1,5 / 1,8 / 2,0 / 2,5 / 2,8 / 3,0 / 3,5 мм |
| Рекомендованное давление распыления | 2,0 бар (сопла 1,0–2,0 мм), 3,0 бар (сопла 2,5–3,5 мм) |
| Максимальное давление на входе | 7,0 бар |
| Расход воздуха | 200–300 Nл/мин в зависимости от диаметра сопла |
| Бачок | 600 мл, гравитационный, PCG-6P-2-AZ (код W0CUPAZ90) |
| Штуцер воздуха и материала | G1/4" |
| Масса без бачка | 517 г |
| Уровень шума | 77,6 дБ(A) |
| Рабочая температура | окружающая среда 5–40 °C, воздух и материал 5–43 °C |
| Взрывозащита | ATEX II 2G X (зоны 1 и 2) |
Параметры по диаметру сопла
| Сопло | Воздушная головка | Давление | Расход воздуха | Подача материала | Ширина факела |
|---|---|---|---|---|---|
| 1,0 мм | 10-15HTE | 2,0 бар | 200 Nл/мин | 80 мл/мин | 180 мм |
| 1,3 мм | 10-15HTE | 2,0 бар | 200 Nл/мин | 140 мл/мин | 240 мм |
| 1,5 мм | 10-15HTE | 2,0 бар | 200 Nл/мин | 160 мл/мин | 260 мм |
| 1,8 мм | 18-20HTE | 2,0 бар | 215 Nл/мин | 250 мл/мин | 300 мм |
| 2,0 мм | 18-20HTE | 2,0 бар | 215 Nл/мин | 300 мл/мин | 340 мм |
| 2,5 мм | 25HTE | 3,0 бар | 280 Nл/мин | 450 мл/мин | 360 мм |
| 2,8 мм | 28-30HTE | 3,0 бар | 300 Nл/мин | 540 мл/мин | 380 мм |
| 3,0 мм | 28-30HTE | 3,0 бар | 300 Nл/мин | 560 мл/мин | 400 мм |
| 3,5 мм | 35HTE | 3,0 бар | 300 Nл/мин | 600 мл/мин | 420 мм |
Совместимость
| Артикул | Наименование | Применение |
|---|---|---|
| W2CAP80AG15 | Воздушная головка 10-15HTE | сопла 1,0–1,5 мм |
| W2CAP80AG18 | Воздушная головка 18-20HTE | сопла 1,8–2,0 мм |
| W2CAP80AG25 | Воздушная головка 25HTE | сопло 2,5 мм |
| W2CAP80AG30 | Воздушная головка 28-30HTE | сопла 2,8–3,0 мм |
| W2CAP80AG35 | Воздушная головка 35HTE | сопло 3,5 мм |
| W2010133500 – W2010134200 | Комплект сопло + игла | отдельный на каждый диаметр |
| W0CUPAZ90 | Бачок гравитационный PCG-6P-2-AZ, 600 мл | присоединение G1/4" (PF1/4") |
| W2KIT06 | Фильтр бачка, сетка 50 mesh (297 мкм) | обслуживание |
| W2KIT56 | Набор уплотнений | ремонт |
| W2KIT33 | Набор скользящих колец | ремонт |
| 93845531 | Узел регулятора воздуха (поз. 14-1) | ремонт |
| 93842601 | Узел регулировки факела (поз. 5) | ремонт |
| W2503500100 | Специальный ключ | обслуживание |
| VPACAZ3H2 | Пластиковый кейс | для 1 пистолета и 1 бачка |
Особенности
- Встроенный регулятор воздуха (OPEN/CLOSE) в основании рукоятки — ключевое отличие от пистолета Air Gunsa AZ3 HTE2 без регулятора, на котором этот же узел закрыт заглушкой
- Оригинальные артикулы по диаметрам: W0SPG81AG10C, 13C, 15C, 18C, 20C, 25C, 28C, 30C, 35C
- Прочная конструкция для плотных высоковязких материалов
- Лёгкий ход спускового крючка, простая настройка вентилей факела и подачи материала для право- и леворуких мастеров
- Доступное сервисное обслуживание — недорогие запчасти и ремкомплекты
- Девять диаметров сопла в одном семействе — самый широкий размерный ряд среди пистолетов AZ3
- Сертифицирован по ATEX (II 2G X) для применения во взрывоопасных зонах 1 и 2
Регулятор на корпусе позволяет подстроить подачу воздуха под конкретный материал прямо у рабочего места, а девять размеров сопла и HTE-атомизация дают уверенный перенос состава на плотных, высоковязких покрытиях.
Вопросы и ответы
Чем этот пистолет отличается от Air Gunsa AZ3 HTE2 AV без регулятора (артикулы W0SPG80AG*)?

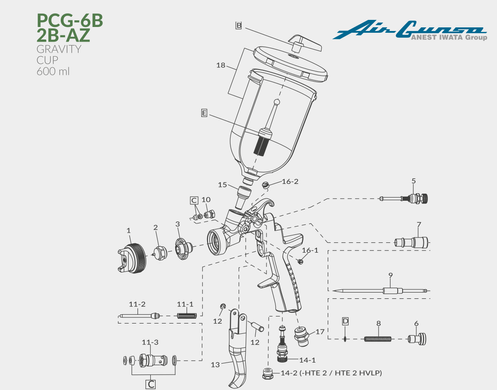

Только одним узлом: в основании рукоятки этой версии установлен встроенный регулятор воздуха (поз. 14-1 по каталогу производителя), а на пистолете без AFCV на этом же месте стоит заглушка (поз. 14-2). Сопла, воздушные головки и бачок у обеих версий одинаковые.
Как выбрать диаметр сопла?
Ориентируйтесь на таблицу параметров выше: чем больше диаметр, тем выше подача материала и шире факел, а вместе с этим меняется и рекомендованное давление — 2,0 бар для сопел 1,0–2,0 мм и 3,0 бар для 2,5–3,5 мм. Выбор диаметра зависит от вязкости состава и площади детали.
Какое давление подавать на пистолет?
Рекомендованное давление распыления — 2,0 бар для сопел 1,0–2,0 мм и 3,0 бар для 2,5–3,5 мм. 7,0 бар, указанные производителем, — это максимально допустимое давление на входе, а не рабочий режим.
Какой компрессор нужен?
Расход воздуха у этого пистолета составляет 200 Nл/мин на соплах 1,0–1,5 мм, 215 Nл/мин на 1,8–2,0 мм, 280 Nл/мин на 2,5 мм и 300 Nл/мин на 2,8–3,5 мм — подбирайте компрессор по этим цифрам с учётом остальных потребителей воздуха в цехе.
Какие запчасти и воздушные головки подходят?
Полный перечень — в таблице «Совместимость» выше: воздушные головки W2CAP80AG15/18/25/30/35 по диаметру сопла, комплекты сопло+игла W2010133500–W2010134200, бачок W0CUPAZ90 (600 мл), фильтр W2KIT06, ремкомплекты W2KIT56 и W2KIT33, узел регулятора воздуха 93845531.
