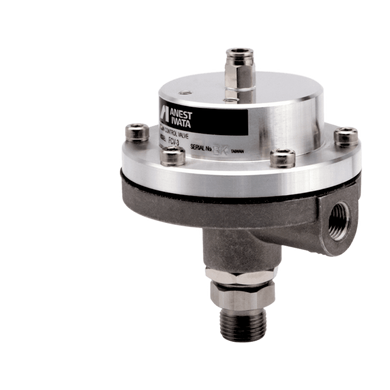

Клапан регулировки подачи краски Anest Iwata FCV-3

FCV-3 — пневматический клапан регулировки подачи краски (fluid pressure control valve) от Anest Iwata, базовая модель серии FCV-3 с алюминиевым корпусом и диафрагмой соотношения 1:1. Клапан устанавливается в линию подачи/циркуляции краски перед автоматическим краскопультом и служит для дистанционной регулировки давления и расхода материала — без него давление краски в конце длинной подающей магистрали «плавает» из-за перепадов высоты и сопротивления трубопровода, что ухудшает повторяемость факела на роботизированной или реципрокаторной линии окраски.

🔧 Совместимость

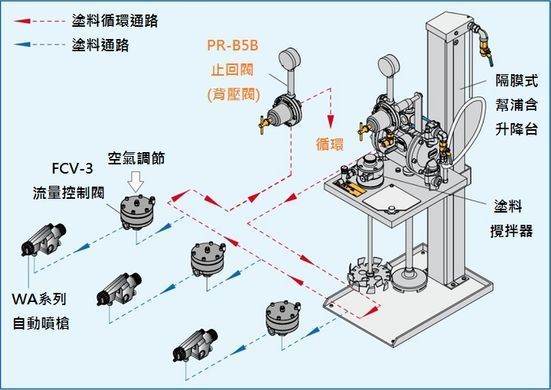

FCV-3 — линейный (in-line) клапан общего назначения для систем автоматической/роботизированной окраски: он монтируется в магистраль подачи краски рядом с автоматическим краскопультом, а не на самом пистолете. Производитель не публикует список конкретных моделей автоматических краскопультов, с которыми клапан поставляется в комплекте, — клапан подбирается под конфигурацию окрасочной линии, а не под одну модель пистолета.

📋 Характеристики

✨ Особенности

• ⚙️ Дистанционная пневматическая регулировка давления/расхода краски — предназначен именно для автоматических линий окраски (роботы, реципрокаторы), где ручная подстройка на пистолете невозможна.
• 📉 Устанавливаясь рядом с автоматическим краскопультом, компенсирует колебания расхода краски, вызванные перепадом высоты подающего трубопровода, — так заявляет производитель для клапанов этой серии.
• ⚡ Quick Reset System — производитель прямо называет FCV3 в числе автоматических моделей с этой функцией и диапазоном регулировки воздуха 0–6 бар.
• 🧱 Корпус из алюминия, диафрагма с соотношением 1:1 — базовая, самая простая конфигурация линейки FCV-3 (в отличие от FCV-31 с функцией сброса давления и вариантами из нержавеющей стали).
• 🔩 Оригинальный артикул производителя Anest Iwata 6760 (артикул поставки 14418540).

FCV-3 применяется там, где важна стабильность подачи краски на протяжении рабочей смены: удерживая заданное давление в магистрали независимо от расположения бачка или насоса относительно пистолета, клапан снижает разброс толщины покрытия между деталями и уменьшает перерасход материала на автоматической окрасочной линии.

❓ Вопросы и ответы

Чем FCV-3 отличается от FCV-31?
FCV-3 — базовая модель серии: алюминиевый корпус, диафрагма 1:1, без функции сброса давления. FCV-31 — более сложная линия с функцией дампирования (dump valve) и дополнительными вариантами по материалу корпуса (нержавеющая сталь) и соотношению диафрагмы (1:4, 1:8). Это разные артикулы, не взаимозаменяемые.

Для какой окраски подходит этот клапан?
Для автоматических и роботизированных линий окраски — клапан монтируется в магистраль подачи краски перед автоматическим краскопультом, а не устанавливается на ручной пистолет.

Какое давление воздуха нужно для управления клапаном?
Регулируемое, в диапазоне 0–6,0 бар — этим диапазоном задаётся управляющее давление, определяющее степень открытия клапана.

Какие присоединения у клапана?
Вход краски — резьба G 3/8" B, выход — Rc 1/4". Управляющий воздух подводится шлангом ø6 × 4 мм.
