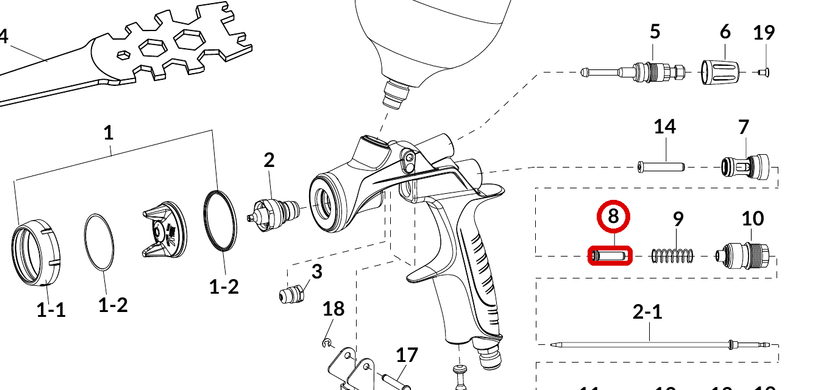

Воздушный клапан 93001690 — оригинальная запчасть Anest Iwata. В каталоге производителя проходит как air valve. В руководстве WS-400 SR2 / LS-400 SR2 это позиция 8; на схеме ниже она обведена красным.
⚙️ Что делает воздушный клапан
Клапан перекрывает подачу воздуха, пока курок отпущен. При первом ходе курка вал сдвигает его с седла — воздух идёт к головке. Отпускаете курок, пружина возвращает клапан на место, воздух перекрывается.
Клапан работает при каждом нажатии, поэтому его рабочая кромка изнашивается быстрее соседних деталей узла.
⚠️ Признак неисправности — воздух шипит при отпущенном курке
- воздух постоянно свистит или шипит из воздушной головки;
- шипение не прекращается после отпускания курка;
- падает давление в системе при простое краскопульта;
- на кромке клапана видны выработка, риски или налипший материал.
Иногда клапан не держит просто из-за грязи. Промойте и осмотрите узел: если после чистки шипение ушло — деталь ещё жива.
✅ Совместимость
| Модель | Источник |
|---|---|
| Anest Iwata WS-400 SR2, LS-400 SR2 | Руководство WS-400 Series 2 / LS-400 Series 2, поз. 8 |
| Anest Iwata WS-400 / LS-400 Series 2.1 | Каталог запчастей Car Refinish |
| Anest Iwata WS-200 SP, WS-200 FT | Каталог запчастей Car Refinish |
| Anest Iwata W-200 INTEGRA SP, W-200 INTEGRA FT | Каталог запчастей Car Refinish |
| Anest Iwata WS-PRIMER | Каталог запчастей Car Refinish |
| Kiwami4, Wider4 | По данным нашего магазина |
🧩 Клапанная группа целиком
Воздух не перекрывается — виноватых может быть четверо, симптом у всех один. Осматривайте узел целиком.
| Поз. | Деталь | Артикул |
|---|---|---|
| 7 | Втулка (седло) воздушного клапана | 93001640 |
| 8 | Воздушный клапан (этот товар) | 93001690 |
| 9 | Пружина воздушного клапана | 93001700 |
| 14 | Вал воздушного клапана | 93001790 |
📋 Характеристики
| Тип | Воздушный клапан |
| Оригинальный артикул | 93001690 |
| Позиция по схеме | 8 |
| Бренд | Anest Iwata |
| Гарантия | 14 дней |
❓ Вопросы и ответы
Поменял клапан, а воздух травит по-прежнему — почему?
Значит изношено седло (поз. 7, арт. 93001640). Новый клапан на выработанном седле не притрётся. Осматривайте обе детали сразу.
Подойдёт ли клапан к версии Series 2.1?
Да. В отличие от седла, сам клапан одинаковый для Series 2 и Series 2.1.
Это тот же клапан, что для WS-400 EVO и LS-400 ENTECH?
Нет. У серии EVO / ENTECH свой номер — 93505480. Модели похожи по названию, детали разные: сверяйтесь по маркировке на корпусе.
Нужен ли специальный инструмент?
Узел разбирается штатным ключом из комплекта. Для снятия седла клапана дополнительно нужен шестигранник на 10 мм без шарового наконечника.
